Elektronik Kart Tamirlerinde Termal Kameranın Kullanımı

Günümüzde elektronik kart sistemleri; sanayi ekipmanlarından medikal cihazlara, otomasyon sistemlerinden savunma sanayine kadar birçok alanda kullanılmaktadır. Özellikle gelişen teknoloji ile birlikte elektronik kart yapıları daha karmaşık hale gelmiş, arıza tespit süreçleri ise daha hassas ekipmanlar gerektirmeye başlamıştır.

Bu noktada profesyonel termal ölçüm uygulamaları, elektronik kart tamir süreçlerinde en önemli yardımcı teknolojilerden biri haline gelmiştir. Çünkü elektronik kart arızalarının büyük bölümü, doğrudan sıcaklık değişimi oluşturarak kendini göstermektedir.

Profesyonel termal ölçüm hizmeti ve termal kamera kullanımı sayesinde gözle görülmesi zor olan birçok elektronik arıza kısa sürede tespit edilebilmektedir.

Termal Kamera Elektronik Kartlarda Nasıl Çalışır?

Elektronik kartlar çalışırken üzerlerindeki komponentler elektrik enerjisini kullanır ve doğal olarak belirli seviyelerde ısı üretir. Ancak arızalı bir komponent genellikle normalden daha fazla veya daha az sıcaklık üretir.

Profesyonel termal ölçüm uygulamalarında kullanılan termal kameralar, elektronik kart üzerindeki sıcaklık dağılımını analiz ederek:

• Aşırı ısınan bölgeleri,
• Kısa devre oluşan noktaları,
• Enerji tüketimi anormal olan komponentleri,
• Düzensiz çalışan devreleri

kolaylıkla görüntüleyebilir.

Bu sayede elektronik kart tamir süreçleri çok daha hızlı hale gelir.

Elektronik Kartlarda Termal Ölçüm Neden Önemlidir?

Elektronik kart arızalarının büyük kısmı gözle görülemez. Özellikle:

• Mikro kısa devreler,
• Arızalı MOSFET'ler,
• Regülatör problemleri,
• Aşırı akım çeken komponentler,
• Arızalı işlemciler,
• Hatalı güç devreleri

standart ölçüm cihazlarıyla bazen uzun süre bulunamayabilir.

Profesyonel termal ölçüm hizmeti veya termal kamera kullanımı sayesinde arızalı bölge saniyeler içerisinde belirlenebilir.

Bu durum:

• Tamir süresini azaltır,
• Gereksiz komponent değişimini önler,
• Kartın daha güvenli analiz edilmesini sağlar.

Elektronik Kartlarda Termal Ölçüm Nasıl Yapılır?

Profesyonel termal ölçüm uygulamalarında elektronik kart analizleri genellikle şu şekilde gerçekleştirilir:

Kart Enerjilendirilir

İlk aşamada elektronik karta kontrollü şekilde enerji verilir. Bu sırada arızalı komponentler genellikle normalden farklı sıcaklık üretmeye başlar.

Termal Kamera ile Tarama Yapılır

Yüksek hassasiyetli termal kameralar kullanılarak kart üzerindeki sıcaklık dağılımı analiz edilir.

Profesyonel termal ölçüm hizmeti sırasında:

Voltaj regülatörleri,

Entegre devreler,

Güç MOSFET'leri,

Kondansatörler,

İşlemciler,

Güç girişleri

detaylı şekilde incelenir.

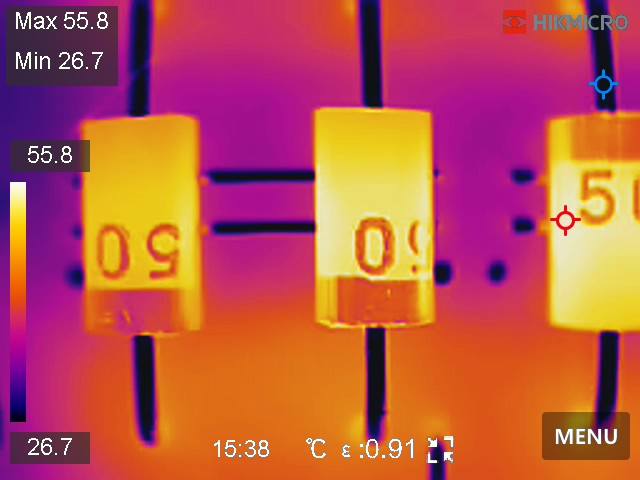

Anormal Sıcaklıklar Analiz Edilir

Termal kamera görüntüsünde:

• Aşırı sıcak bölgeler,
• Beklenenden soğuk çalışan alanlar,
• Dengesiz ısı dağılımları

arızanın kaynağını gösterebilir.

Profesyonel termal ölçüm uygulamaları sayesinde teknisyenler doğrudan problemli bölgeye odaklanabilir.

Hangi Elektronik Arızalar Termal Kamera ile Tespit Edilebilir?

Profesyonel termal ölçüm hizmeti sırasında birçok elektronik arıza kolaylıkla tespit edilebilir.

Örneğin:

• Kısa devreler,
• Yüksek akım çeken komponentler,
• Aşırı ısınan entegreler,
• Arızalı güç devreleri,
• Regülatör problemleri,
• Soğuk lehimler,
• Bozuk MOSFET'ler,
• Arızalı işlemciler,
• Dengesiz güç dağılımları,
• PCB üzerindeki kaçak akımlar

termal kameralar ile analiz edilebilir.

Termal Kameranın Elektronik Kart Tamirindeki Avantajları

Hızlı Arıza Tespiti

Profesyonel termal ölçüm uygulamaları sayesinde arızalı bölge çok kısa sürede bulunabilir. Bu durum tamir sürelerini ciddi şekilde azaltır.

Temassız Ölçüm

Termal kameralar temassız çalışır. Böylece hassas elektronik kartlara fiziksel müdahale olmadan analiz yapılabilir.

Mikro Arızaların Görülebilmesi

Yüksek hassasiyetli termal kameralar sayesinde insan gözünün fark edemeyeceği sıcaklık değişimleri görüntülenebilir.

Daha Az Komponent Değişimi

Profesyonel termal ölçüm hizmeti sayesinde doğrudan arızalı bölge bulunabildiği için gereksiz parça değişimleri azalır.

Güvenli Analiz

Yüksek voltajlı veya hassas kartlarda termal analiz, daha güvenli arıza tespit imkanı sağlar.

Elektronik Kart Tamirinde Kullanılan Termal Kamera Özellikleri

Elektronik kart analizlerinde kullanılan termal kameraların bazı önemli özelliklere sahip olması gerekir.

Özellikle:

• Yüksek termal çözünürlük,
• Düşük NETD değeri,
• Makro lens desteği,
• Hassas sıcaklık ölçümü,
• Radyometrik kayıt,
• Küçük komponentleri görüntüleyebilme yeteneği

profesyonel termal ölçüm uygulamaları açısından büyük önem taşır.

Makro lensli termal kameralar sayesinde milimetre seviyesindeki elektronik komponentler detaylı şekilde analiz edilebilir.

Termal Kamera ile PCB Analizi Yapılırken Nelere Dikkat Edilir?

Profesyonel termal ölçüm hizmeti sırasında elektronik kart analizlerinde bazı teknik kriterlere dikkat edilmelidir.

Emissivity Ayarı

Elektronik komponentlerin yüzey yapıları farklı emissivity değerlerine sahip olabilir. Doğru sıcaklık ölçümü için uygun emissivity ayarı yapılmalıdır.

Yansıma Problemleri

Parlak yüzeyli komponentlerde çevresel sıcaklık yansımaları ölçümü etkileyebilir.

Güç Seviyesi

Kartın çalışma yükü analiz sırasında önemlidir. Bazı arızalar yalnızca yük altında ortaya çıkabilir.

Ortam Koşulları

Hava akımı veya fan sistemleri sıcaklık dağılımını değiştirebilir.

Bu nedenle profesyonel termal ölçüm uygulamalarında deneyimli analiz büyük önem taşır.

Elektronik Kart Analizi İçin Okunabilecek Teknik Kaynaklar

Elektronik kartlarda profesyonel termal ölçüm uygulamalarıyla ilgilenen kişiler için aşağıdaki konular faydalı olabilir:

Teknik Konular

• Elektronik Kart Termal Analizi
• Elektroniklerde Kızılötesi
• Termal Hata Analizi
• Power Electronics Thermal Inspection
• Semiconductor Thermal Diagnostics

Standartlar

• IPC standartları
• ASTM termografi standartları
• IEC elektronik güvenlik standartları

Araştırılması Faydalı Konular

• Emissivity in PCB Analysis
• Thermal Resistance of Components
• Hotspot Detection
• MOSFET Thermal Diagnostics
• Infrared Failure Analysis
