Hava Kaçakları Tespitinde Akustik Kameraların Önemi ve Basınçlı Hava Maliyetlerinin Düşürülmesi

Basınçlı hava sistemleri, fabrikalarda en yaygın kullanılan yardımcı enerji kaynaklarından biridir. Pnömatik ekipmanlar, üretim hatları, valf sistemleri, aktüatörler, paketleme makineleri, boya hatları ve otomasyon sistemleri çoğu zaman basınçlı hava ile çalışır. Ancak basınçlı hava, elektrik enerjisinin kompresörler aracılığıyla mekanik enerjiye dönüştürülmesiyle üretildiği için oldukça pahalı bir enerji türüdür.

Birçok işletmede kompresörler çalışır, hava üretilir, sistem basıncı korunur; fakat hatlarda, bağlantı noktalarında, rekorlarda, hortumlarda, valflerde veya pnömatik ekipmanlarda oluşan küçük kaçaklar fark edilmeden aylarca devam eder. Bu kaçaklar doğrudan elektrik tüketimine, kompresör yüküne, bakım maliyetlerine ve karbon emisyonuna dönüşür.

Bu nedenle hava kaçaklarının düzenli olarak tespit edilmesi, sadece bakım faaliyeti değil, aynı zamanda enerji verimliliği çalışmasıdır.

Hava Kaçağı Neden Bu Kadar Maliyetlidir?

Basınçlı hava sistemlerinde kaçak oluştuğunda, kompresör sistem basıncını korumak için daha uzun süre çalışır. Bu durum şu sonuçları doğurur:

Kompresör daha fazla elektrik tüketir.
Sistem basıncı düşer ve üretim performansı etkilenir.
Kompresör, kurutucu ve filtrelerin bakım ihtiyacı artar.
Enerji maliyetleri yükselir.
Karbon emisyonu artar.
Yedek kompresör ihtiyacı doğabilir.

Özellikle 6–8 bar aralığında çalışan endüstriyel tesislerde, küçük çaplı bir kaçak bile yıl boyunca ciddi enerji kaybına neden olabilir. Basınçlı hava sistemlerinde kaçak oranı bazı tesislerde toplam üretilen havanın %20–30'una kadar çıkabilmektedir.

Geleneksel Yöntemler Neden Yetersiz Kalır?

Hava kaçakları geçmişte genellikle kulakla dinleme, sabun köpüğü uygulaması veya ultrasonik kaçak dedektörleriyle tespit edilirdi. Ancak fabrika ortamlarında yüksek makine gürültüsü, geniş hat uzunlukları, tavana yakın tesisatlar ve çok sayıda bağlantı noktası bu yöntemleri yavaş ve zor hale getirir.

Akustik kameralar bu noktada büyük avantaj sağlar. Çünkü kaçaktan çıkan ultrasonik sesleri görsel hale getirir. Operatör, kamera ekranında kaçağın yerini termal kamera benzeri bir görüntü mantığıyla renkli olarak görebilir.

Akustik Kamera Hava Kaçağını Nasıl Tespit Eder?

Hava kaçağı, basınçlı havanın küçük bir açıklıktan atmosfere çıkması sırasında türbülans oluşturur. Bu türbülans, insan kulağının duyamayacağı yüksek frekanslı sesler üretir. Bu sesler genellikle ultrasonik bölgede, yani yaklaşık 20 kHz üzerindeki frekanslarda yoğunlaşır.

Akustik kameralar üzerinde çok sayıda MEMS mikrofon bulunur. Örneğin profesyonel akustik kameralarda 64, 96 veya 136 adet mikrofon kullanılabilir. Bu mikrofonlar sesin geliş zaman farklarını ölçerek ses kaynağının yönünü hesaplar. Bu yönteme beamforming denir.

Temel mantık şu şekildedir:

Ses kaynağı her mikrofona farklı zamanda ulaşır.
Mikrofonlar arasındaki zaman farkı analiz edilir.
Sesin hangi açıdan geldiği hesaplanır.
Kamera görüntüsü üzerine ses haritası bindirilir.
Kaçak noktası ekranda renkli olarak gösterilir.

Bu sayede kullanıcı, sadece sesi duymakla kalmaz; kaçağın tam noktasını görüntü üzerinde işaretleyebilir.

Hava Kaçağı Debisi Nasıl Hesaplanır?

Hava kaçağının maliyetini hesaplamak için öncelikle kaçaktan çıkan hava debisinin tahmin edilmesi gerekir. Kaçak debisi; delik çapı, sistem basıncı, ortam basıncı, sıcaklık ve havanın fiziksel özelliklerine bağlıdır.

Basitleştirilmiş mühendislik yaklaşımıyla kaçak debisi şu şekilde ifade edilebilir:

Q = C × A × √(2 × ΔP / ρ)

Burada:

Q = Hacimsel kaçak debisi, m³/s
C = Deşarj katsayısı
A = Kaçak açıklığının alanı, m²
ΔP = Basınç farkı, Pa
ρ = Havanın yoğunluğu, kg/m³

Kaçak deliği dairesel kabul edilirse alan şu şekilde hesaplanır:

A = π × d² / 4

Burada:

d = Kaçak deliği çapı, m

Bu formül teorik bir yaklaşımdır. Gerçek sahada bağlantı geometrisi, türbülans, sıcaklık, basınç dalgalanması ve ekipman tipi nedeniyle yazılımlar daha gelişmiş algoritmalar kullanır. Akustik kameralar, ölçülen ses seviyesi, frekans bandı, mesafe ve sistem basıncı bilgilerini kullanarak kaçak debisini pratik olarak tahmin eder.

Kaçak Debisinden Enerji Maliyeti Nasıl Hesaplanır?

Hava kaçağının maliyeti hesaplanırken genel yaklaşım şu şekildedir:

Yıllık Hava Kaybı = Q × Çalışma Süresi

Eğer Q değeri m³/dakika cinsinden alınırsa:

Yıllık Hava Kaybı = Q × 60 × H

Burada:

Q = Kaçak debisi, m³/dakika
H = Yıllık çalışma saati
60 = Dakikayı saate çevirme katsayısı

Basınçlı hava üretiminde kullanılan enerji ihtiyacı ise kompresör verimliliğine göre hesaplanır. Pratikte işletmeler için kullanılan yaklaşım şudur:

Yıllık Enerji Kaybı = Q × k × H

Burada:

Yıllık Enerji Kaybı = kWh/yıl
Q = Kaçak debisi, m³/dakika
k = 1 m³/dakika hava üretmek için gereken kompresör gücü, kW
H = Yıllık çalışma saati

Kompresör sistemlerinde bu k değeri sistem basıncı, kompresör tipi ve verime göre değişir. Genel bir mühendislik yaklaşımıyla 1 m³/dakika basınçlı hava üretimi için yaklaşık 6–8 kW elektrik gücü gerekebilir.

Yıllık Maliyet Formülü

Enerji kaybı bulunduktan sonra maliyet hesabı oldukça basittir:

Yıllık Maliyet = Yıllık Enerji Kaybı × Elektrik Birim Fiyatı

Yani:

M = Q × k × H × E

Burada:

M = Yıllık kaçak maliyeti
Q = Kaçak debisi, m³/dakika
k = Kompresör özgül güç tüketimi, kW / m³/dakika
H = Yıllık çalışma saati
E = Elektrik birim fiyatı, TL/kWh

Örnek Hava Kaçağı Maliyet Hesabı

Bir fabrikada akustik kamera ile tespit edilen bir kaçağın yaklaşık debisinin 0,25 m³/dakika olduğunu düşünelim.

Varsayımlar:

Kaçak debisi: 0,25 m³/dakika
Kompresör özgül güç ihtiyacı: 7 kW / m³/dakika
Yıllık çalışma süresi: 6.000 saat
Elektrik birim fiyatı: 4 TL/kWh

Formül:

M = Q × k × H × E

Yerine koyarsak:

M = 0,25 × 7 × 6.000 × 4

M = 42.000 TL/yıl

Yani sadece tek bir kaçak noktası, yılda yaklaşık 42.000 TL enerji kaybına neden olabilir.

Bir tesiste 20–30 adet kaçak olduğu düşünüldüğünde, toplam kayıp yüz binlerce TL'ye ulaşabilir.

Karbon Emisyonu Hesabı

Hava kaçakları yalnızca enerji maliyeti oluşturmaz; aynı zamanda karbon emisyonuna da neden olur. Karbon emisyonu şu şekilde hesaplanabilir:

CO₂ Emisyonu = Yıllık Enerji Kaybı × Emisyon Faktörü

Burada:

CO₂ Emisyonu = kg CO₂/yıl
Yıllık Enerji Kaybı = kWh/yıl
Emisyon Faktörü = kg CO₂/kWh

Örnek:

Yıllık enerji kaybı:

0,25 × 7 × 6.000 = 10.500 kWh/yıl

Emisyon faktörü 0,45 kg CO₂/kWh kabul edilirse:

CO₂ = 10.500 × 0,45

CO₂ = 4.725 kg CO₂/yıl

Yani tek bir kaçak, yılda yaklaşık 4,7 ton CO₂ emisyonuna neden olabilir.

Akustik Kamera ile Ölçüm Süreci Nasıl Yapılır?

Profesyonel hava kaçağı ölçüm süreci genellikle şu adımlardan oluşur:

Önce tesisin basınçlı hava hatları, kompresör odası, dağıtım hatları, makine bağlantıları, rekorlar, vanalar, hortumlar ve pnömatik ekipmanlar kontrol edilir.

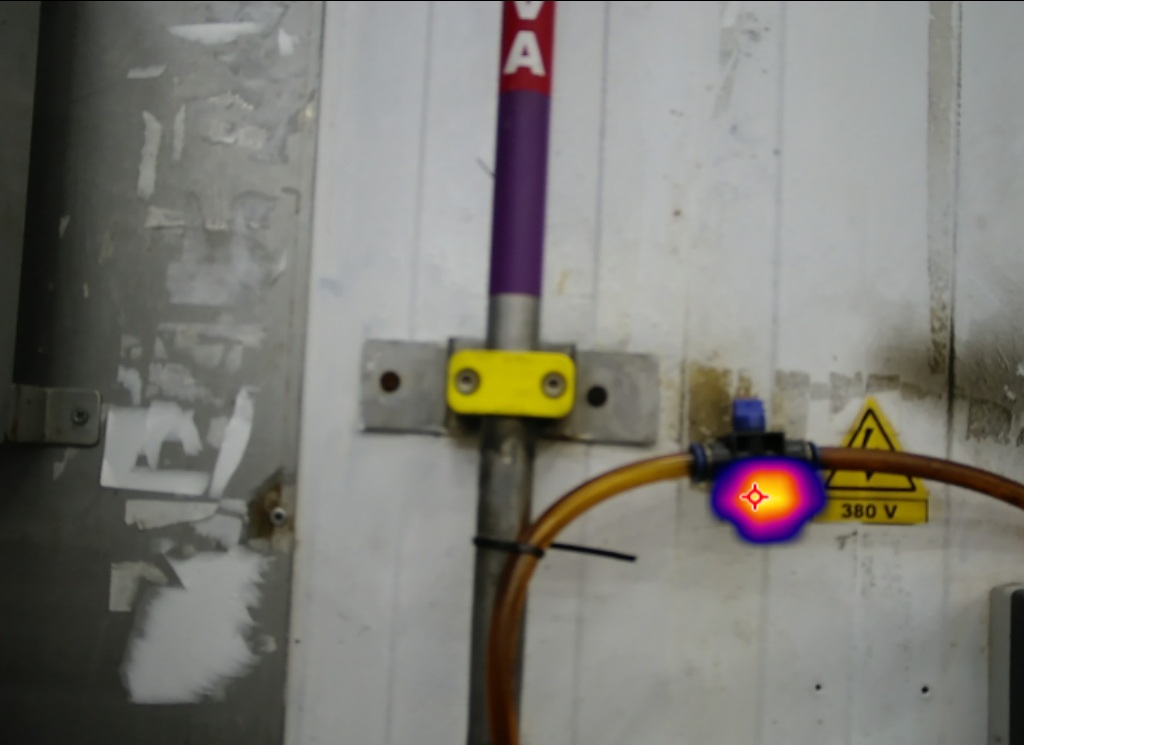

Akustik kamera ile ultrasonik frekans aralığında tarama yapılır. Kamera ekranında ses kaynağı renkli olarak görüntülenir.

Kaçak noktası fotoğraf veya video ile kayıt altına alınır.

Kaçağın tahmini debisi hesaplanır.

Elektrik birim fiyatı, çalışma saati, kompresör gücü ve basınç bilgileriyle yıllık maliyet hesaplanır.

Kaçak noktaları önem sırasına göre raporlanır.

Bakım ekibine hangi kaçakların öncelikli tamir edilmesi gerektiği gösterilir.

Ölçüm sonrası tekrar kontrol yapılarak tasarruf doğrulanabilir.

Akustik Kamera Kullanmanın Başlıca Avantajları

Akustik kamera ile hava kaçağı tespitinin en büyük avantajı hızdır. Geniş bir üretim alanında onlarca bağlantı noktası kısa sürede taranabilir. Operatör, kaçak sesini sadece duymakla kalmaz; ekranda görsel olarak görür.

Bu yöntem özellikle şu alanlarda çok etkilidir:

Kompresör odaları
Pnömatik hatlar
Valf grupları
Hava tabancaları
Hortum bağlantıları
Rekorlar ve quick coupling bağlantıları
Tavan seviyesindeki hava hatları
Üretim makineleri
Paketleme hatları
Otomotiv, gıda, tekstil, plastik, metal işleme ve kimya tesisleri

Neden Düzenli Ölçüm Yapılmalıdır?

Hava kaçakları bir defa giderildiğinde sistem tamamen kalıcı olarak çözülmüş olmaz. Titreşim, bakım işlemleri, hortum değişimleri, bağlantı gevşemeleri ve üretim şartları nedeniyle yeni kaçaklar oluşabilir.

Bu nedenle tesislerde yılda en az bir veya iki kez akustik kamera ile hava kaçağı taraması yapılması önerilir. Yoğun üretim yapan tesislerde bu periyot daha da sıklaştırılabilir.

Düzenli ölçüm sayesinde:

Enerji kayıpları erken tespit edilir.
Kompresör yükü azaltılır.
Basınç dalgalanmaları önlenir.
Bakım planlaması daha verimli yapılır.
Enerji verimliliği raporları desteklenir.
Karbon azaltım hedeflerine katkı sağlanır.
